关于发布《被动式超低能耗建筑节能构造》标准设计的公告

　　《被动式超低能耗建筑节能构造(七)》(点连式限位钢丝网片内置保温板构造)(统一编号：DBJT02-209-2022，图集号：J22J256)已经本机关审查并批准为河北省工程建设标准设计，现予发布，自2022年6月1日起实施。

　　河北省住房和城乡建设厅

　　2022年3月10日

　　点连式限位钢丝网片内置保温板构造技术是通过固定件将保温层一侧与镀锌电焊网可靠连接，按装配式理念在工厂预制成型，运输到施工现场后，工人只需要将钢丝网架复合保温板置于浇筑主体结构钢筋外侧，搭接固定后，插入断桥连接件即可进行封模浇筑等后续操作，形成内置保温墙体。

　　该系统省去了主体浇筑后再进行双层保温施工的步骤，实现保温与结构一体化施工，彻底解决了传统超低能耗建筑外墙保温施工复杂、缓慢、管理成本高、不适用于高层建筑、存在脱落着火等安全隐患的弊端，实现建筑不拆，保温不坏。它具有如下几大优势：

　　产品优势

　　1、定制化生产

　　工厂模块化定制生产，现场无需切割开孔，保护施工现场环境。

　　2、现场安装简便

　　有效解决现场工艺不标准等问题连接件一步安装到位。

　　3、固定件创新升级

　　创新设计固定件长条卡扣，避免保温板接触侵蚀结构钢筋。

　　4、“8+8”设计

　　复合保温板采用“8固8连”设计，面状支撑，能够有效保证保温层、防护层、结构层平行不位移。

　　5、有效阻断热桥

　　连接件采用全方位包塑，有效阻断热桥。

　　6、保护层精细化设计

　　施工时充分考虑混凝土侧压力对保温板的形变影响，确保外保护层厚度达到5cm,符合国家防火标准。

　　7、多样化拼接口

　　根据客户需求，提供多种企口拼接形式(承插口、Z字口)，方便现场施工。

　　8、专业技术服务

　　以专业技术团队，提供一对一24h全方位服务。

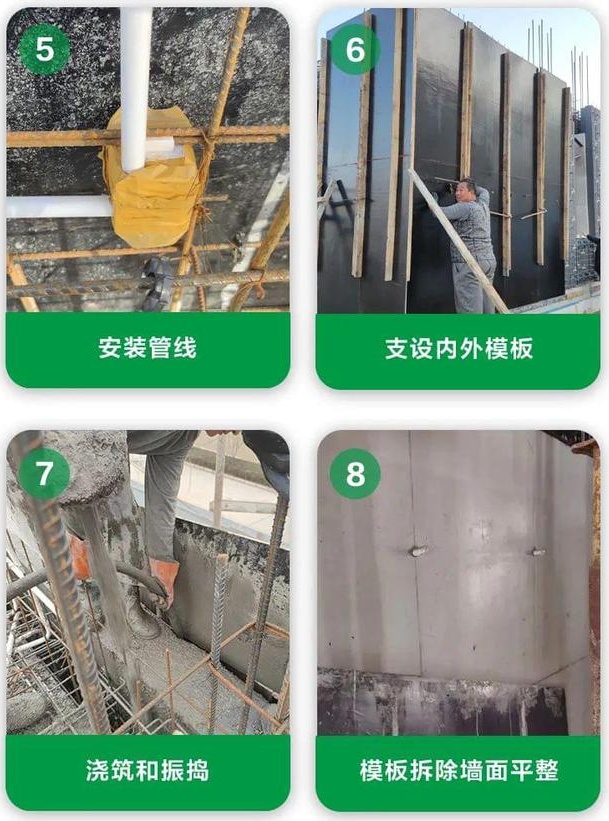

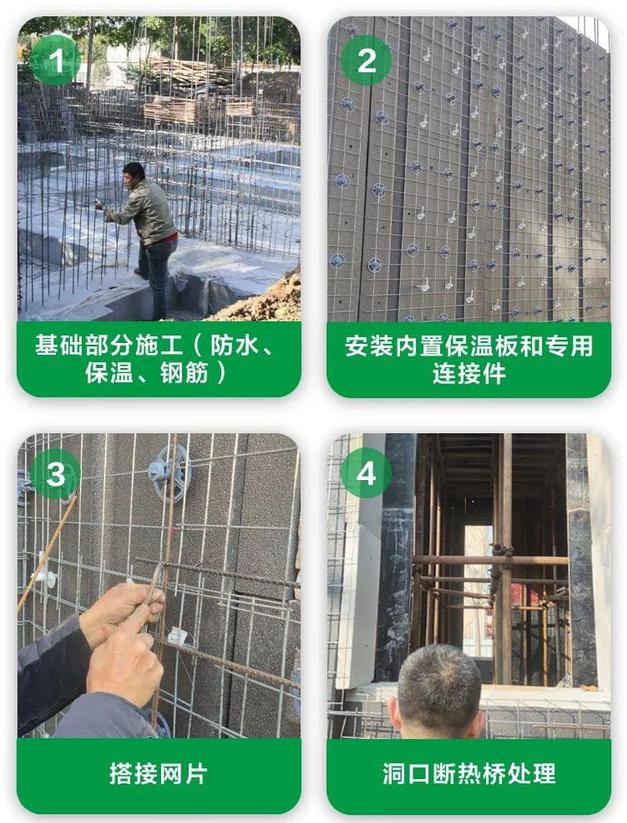

　　施工流程
